GBW-60S

產品分類：杯突試驗機系列

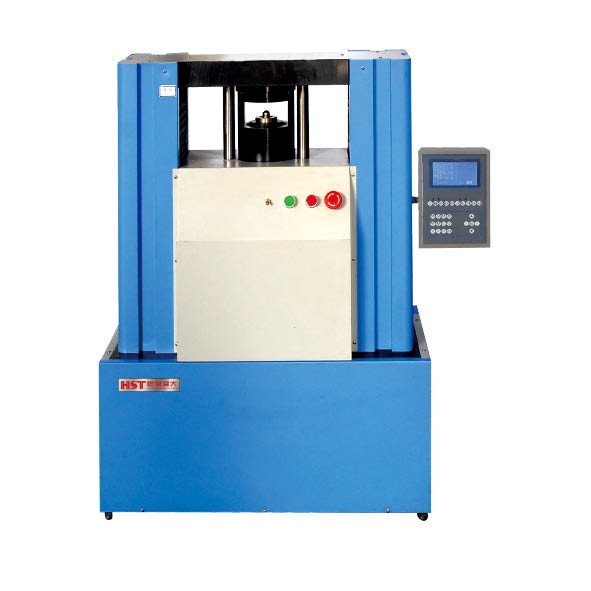

產品概述：本試驗機是對金屬薄板和帶材進行工藝性試驗的設備。可實現國家標準GB4156-2007《金屬材料薄板和薄帶埃里克森杯突試驗》檢驗金屬薄板和帶材在試驗過程中的塑性變形性能，檢驗有色金屬薄板的各向異性。

一、 性能說明:

本試驗機是對金屬薄板和帶材進行工藝性試驗的設備。可實現國家標準GB4156-2007《金屬材料薄板和薄帶埃里克森杯突試驗》檢驗金屬薄板和帶材在試驗過程中的塑性變形性能，檢驗有色金屬薄板的各向異性。

所謂杯突試驗，即用一定規格的鋼球或球狀沖頭，向周邊具有10KN夾緊力的試樣施加壓力，直到試樣產生穿透裂縫為止，此時沖頭壓入深度（mm），即為被試板材的杯突值，此杯突值用來判斷材料的塑性變形性能。

二、主要技術指標：

規格型號	GBS-60B
可試鋼板厚度	標準杯突試驗0.1-2mm，（非標杯突試驗:0.1-3mm）
板材寬度	100mm
沖頭行程	60mm
夾緊活塞行程	19-21 mm
沖杯負荷	60kN
夾緊負荷	25kN
模具規格	標準沖頭直徑：Φ20±0.05mm，標準墊模孔徑：Φ33±0.1mm 標準壓模孔徑：Φ27±0.05mm；（非標定做）
數顯分辨率	0.01mm
數顯方式	LCD數顯
顯示內容	夾緊力、沖壓力、位移及杯突值、速率
控制方式	手動調節速率、自動判斷記錄杯突值
結構特點	復合油缸、雙油泵供油、光柵尺測量

(以上參數僅供參考，詳細參數以真實設備為主)
