一、性能說明:

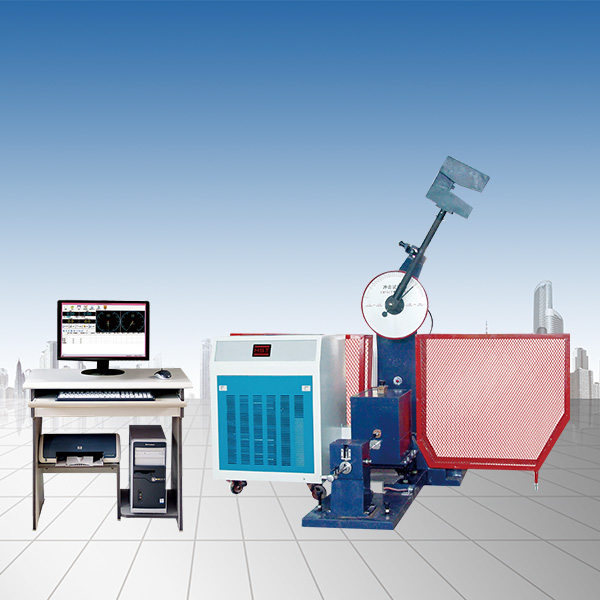

JBDW-300Y低溫沖擊試驗機,用來對金屬材料在動負荷下抵抗沖擊的性能進行檢驗,是冶金機械制造等單位必備的檢測儀器,也是科研單位進行新材料研究不可缺少的測試儀器。
1. 本機采用全自動控制,揚擺、掛擺、送料、定位、沖擊及溫度調節設備均為電氣、機械控制,配備專用送料裝置自動送料,試樣自動斷面定位。試樣出爐至沖擊時間不大于2秒,滿足金屬低溫夏比沖擊試驗方法的要求。在沖擊試樣后可利用剩余能量自動揚擺,做好下次試驗準備,工作效率高;2. 試驗機主體為分體式結構,懸臂式掛擺方式,擺錘錘體型;
3. 沖擊刀采用螺釘安裝固定,更換簡單方便;
4. 試樣簡支梁式支承;
5. 主機裝有安全防護銷,并且配備了安全防護網;
6. 試驗機符合國標GB/T3803-2002《擺錘式沖擊試驗機的檢驗》,按國標GB/T229-2007《金屬夏比缺口沖擊試驗方法》對金屬材料進行沖擊試驗。
二、主要技術指標:
1、沖擊能量:150J、300J
2、標度盤刻度范圍及分度值
能量范圍 |
0-300J |
0-150J |
每小格分度值 |
2J |
1J |
3、擺錘力矩(沖擊常數):
能量范圍 |
300J |
150J |
擺錘力矩 |
160.7695N.m |
80.3848N.m |
4、擺錘預揚角:150°
5、擺軸中心至沖擊點距離:750mm
6、沖擊速度:5.2m/s
7、試樣支座跨距:40mm
6、鉗口圓角:R1-1.5mm
7、沖擊刀刃圓角:R2-2.5mm(國標)
8、沖擊刀夾角: 30°
9、沖擊刀厚度:16mm
10、試樣盒容量:10個
11、制冷方式:壓縮機制冷
12、低溫范圍:室溫~ -60°C/-80°C
13、控溫精度:波動±1.5°C,梯度2°C
14、送料速度:≤2S
15、試樣尺寸:10×10×55mm
16、外型尺寸:1500mm×850mm×1340mm
17、試驗機凈重:850Kg
18、電源:交流三相380V±10% 50Hz 5A
19、環境條件:周圍無腐蝕介質,無震動,無強電磁場
20、操作方式為微機控制,電腦顯示結果并可打印。
三、設備主要配置:
1. 300焦耳主機一臺;
2. 150J、300J 擺錘各一個
3. 電機一臺(裝在主機上);
4. 取擺傳動裝置一套(裝在主機上);
5. 自動掛擺裝置一套(裝在主機上);
6. 制冷溫控裝置一套;
7. 自動送料裝置一套(裝在主機上);
8. 安全防護網一套;
9. 支座調校器一只;
10. 試樣對中器一只;
11. 拆卸器一只(換擺用)
12. 接近開關一只;
13. 專用測控軟件一套
14. 聯想微機一套
15. HP噴墨打印機一臺
16. 地腳螺釘四個
17. 調整斜鐵 四塊
(以上參數僅供參考,詳細參數以真實設備為主)
