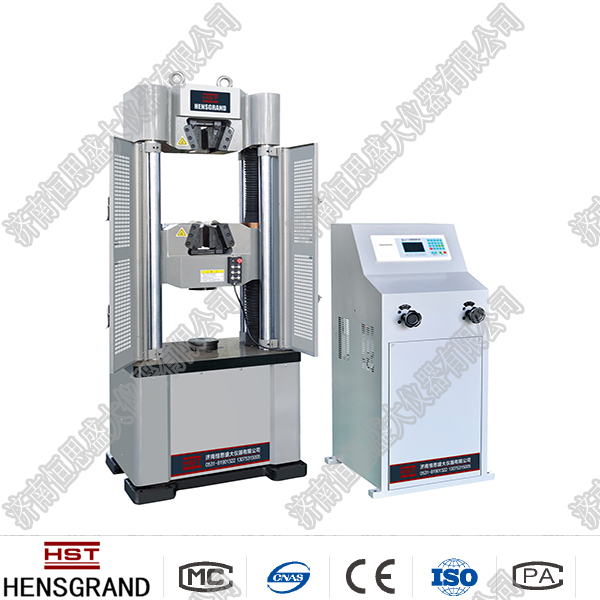

WE-D系列數顯式液壓萬能試驗機

一、WE-D系列數顯式液壓萬能試驗機產品用途

本機是測試各種材料及其制品物理性能、機械性能、工藝性能、結構性能及內外缺陷的重要儀器設備。可實現對金屬或非金屬材料的拉伸、壓縮、彎曲、剪切等類型的試驗，可自動求取所測材料的抗拉強度等性能指標，手動控制完成試驗過程。

本機測試精準，功能強大，操作方便，穩定可靠。廣泛適用于大學、冶金、機械制造、交通建設、建工建材等行業進行材料分析、材料開發和質量控制。可以進行材料或產品的工藝合格性能驗證試驗。

二、WE-D系列數顯式液壓萬能試驗機技術創新

本機是我公司根據試驗機發展趨勢和市場需求研制的，在產品研制和開發方面進行了以下產品升級和產品創新：

主機上下鉗口座、采用內置夾緊方式，使試樣夾持更平穩、試樣斷裂對中性更好；

絲杠下部設置彈性減震機構，有效減少因試樣斷裂引起的沖擊，降低噪音；

絲杠外增加柔性防塵罩，避免異物進入，增加了絲杠及傳動機構的耐用度，提高了整機美觀度；

三面式冷軋鋼板沖孔式安全防護罩，防止試驗過程中異物飛出，在提高防護等級的同時方便操作人員實時觀察，有效保障實驗員人身安全。

三、WE-D系列數顯式液壓萬能試驗機適用標準

GB/T 2611-2007《試驗機通用技術要求》；JB/T 7406.1-1994《試驗機術語材料試驗機》；

GB/T 16825.1-2008《靜力單軸試驗機的檢驗第1部分：拉力和（或）壓力試驗機測力系統的檢驗與校準》；

GB/T 22066-2008《靜力單軸試驗機計算機數據采集系統的評定》；

JJG 139-2014《拉力、壓力和萬能材料試驗機》；JB/T 6146-2007《引伸計技術條件》；

JB/T 6147-2007《試驗機包裝、包裝標志、儲運技術要求》；

GB/T 228.1-2010《金屬材料拉伸試驗第1部分：室溫試驗方法》；

GB/T 7314-2017《金屬材料室溫壓縮試驗方法》；GB/T 232-2010《金屬材料彎曲試驗方法》。

四、WE-D系列數顯式液壓萬能試驗機主要技術參數

（一）主機參數：

立柱數：6柱（4立柱、2絲杠）；

最大壓縮/拉伸間距（mm）：550/780；

立柱中心間距（mm）：485；

立柱直徑（mm）：φ60；

絲杠螺距（mm）：Tr70×8；

工作臺尺寸（mm）：725×565×65；

工作臺距地面垂直高度（mm）:650；

活塞直徑（mm）：Φ130；

活塞最大行程（mm）：250；

加荷速率范圍：0.02%-2%FS；

活塞空載移動最大速度（mm/min）：150；

橫梁調整最大速度（mm/min）：約220；

橫梁移動電機功率（kW）: 0.4。

（二）測控參數：

最大試驗力（kN）：300；

試驗機級別：1級；

手動位移控制速度范圍：0～150mm/min；

試驗力有效測量范圍：4%-100%F.S；

試驗力測量精度：優于≤±1%；

（三）液壓隨動油源參數：

主系統系統壓力（Mpa）：25；

油泵最大流量（L/min）：2；

濾油器濾油精度（μm）：10；

主油泵電機功率（kW）：1.1；

油箱容積（L）：50。

（四）附具參數：

夾緊方式：內置楔型液壓自動夾緊；

鉗口外形尺寸(mm)：高80×寬80；

圓試樣夾持范圍(mm)：Φ10-Φ20；Φ20-Φ32；

板試樣夾持厚度（mm）：0-15,15-30；

板試樣最大夾持寬度（mm）：80；

上下壓板尺寸（mm）：Φ160。

（五）整機參數：

主機外形尺寸(mm)：745×685×1900；

油源外形尺寸(mm)：630×580×1280；

整機重量(kg)：約1350；

功率（kW）：1.6；

電源：三相五線制，380V/50Hz。
